네트워크 규모 PAN, LAN, MAN, WAN



1. PAN (Personal Area Network) - 10m 이내

· 가장 작은 네트워크 규모.

· 한 개인의 네트워크로 스마트폰, 노트북, 태블릿, 웨어러블 기기(스마트 워치, 이어폰) 등으로 구성된다.

· PAN 규모에서 사용되는 프로토콜은 Bluetooth, 지그비(IoT 프로토콜)







2. LAN (Local Area Network) - 10m ~ 1km

· 근거리 통신(스위치 내부), 가장 많이 사용되는 네트워크 규모.

· 가정, 회사, 학교, 또는 다른 소규모 장소에서 사용되는 네트워크 규모로 하나의 빌딩이나 지역을 커버한다.

· 파일 및 자원 공유, 커뮤니케이션을 위해 사용된다.

· 유선 LAN케이블(이더넷)을 사용하고, 무선으로는 Wireless LAN(WLAN: IEEE 802.11)이 있다.

· 근거리 통신은 IP주소가 아닌 맥주소로 통신한다.







3. MAN (Metropolitan Area Network) - 10km 이내

· 근접 지역 네트워크로 LAN과 LAN을 연결해준다.

· MAN 통신에는 주로 광섬유 케이블이 사용된다.

· MAN을 위한 무선 기술도 함께 이용된다.

· MAN은 대학교 캠퍼스나 하나의 도시까지도 커버할 수 있다.







4. WAN (Wide Area Network) - 100km ~ 1000km

· 국가의, 국가간의 네트워크를 연결해준다. (WAN과 WAN 연결)

· 국가간의 네트워크를 연결하기 위해 지 매설 케이블, 해저 케이블을 주로 사용한다. 인공위성을 통해서 무선통신하기도 한다.







5. 기타 네트워크



5.1. VPN (Virtual Private Network)

· VPN (Virtual Private Network) is the private network which uses public internet to connect remote locations. This is mainly used by company networks or as private usage at homes. (Cisco)

· 공공 인터넷에서 사설 네트워크(주로 회사 내부망)로 연결하기 위해 사용하는 네트워크다.

· 재택근무를 위해 사내망으로 접근하려면 VPN 사용이 필수적이다.



5.1.1. 사내망 연결에 VPN을 사용하는 이유

회사 내부의 정보 유출을 방지하기 위해 사내망의 방화벽은 공공 인터넷에서의 연결을 차단한다.

IP와 포트번호를 차단하여 인터넷으로부터의 접근을 차단한다.

만약 직원이 집에서 재택근무를 하려고 한다면 자신의 컴퓨터가 사내망에 접속하려면 사내망 IP로 연결을 해야 한다.

이때 필요한 것이 VPN의 터널링 기능이다.

VPN은 터널링 기능을 이용하여 자신의 원래 IP 헤더를 숨겨서 사설 네트워크에 접근한다.

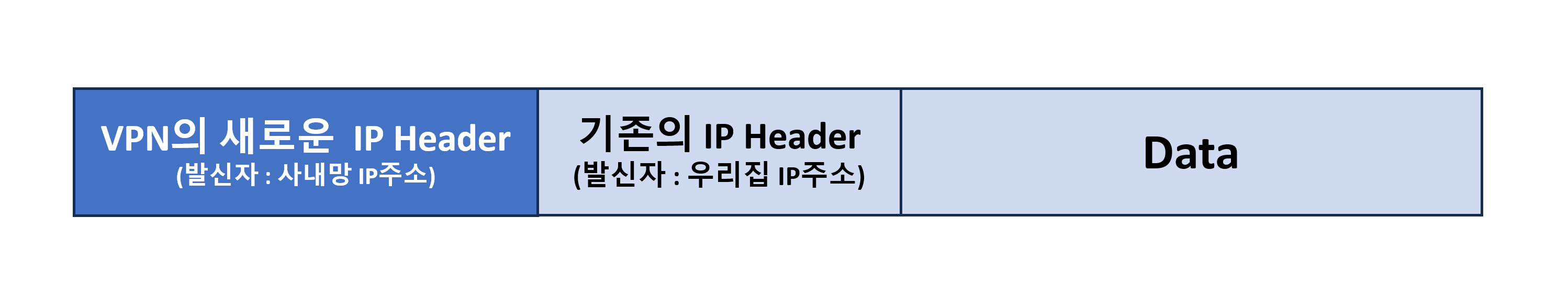

VPN Tunneling



방화벽은 터널링을 통해 바뀐 새로운 IP 헤더를 검사하기 때문에 접근을 허용한다.

기존의 IP Header는 Body가 된다.

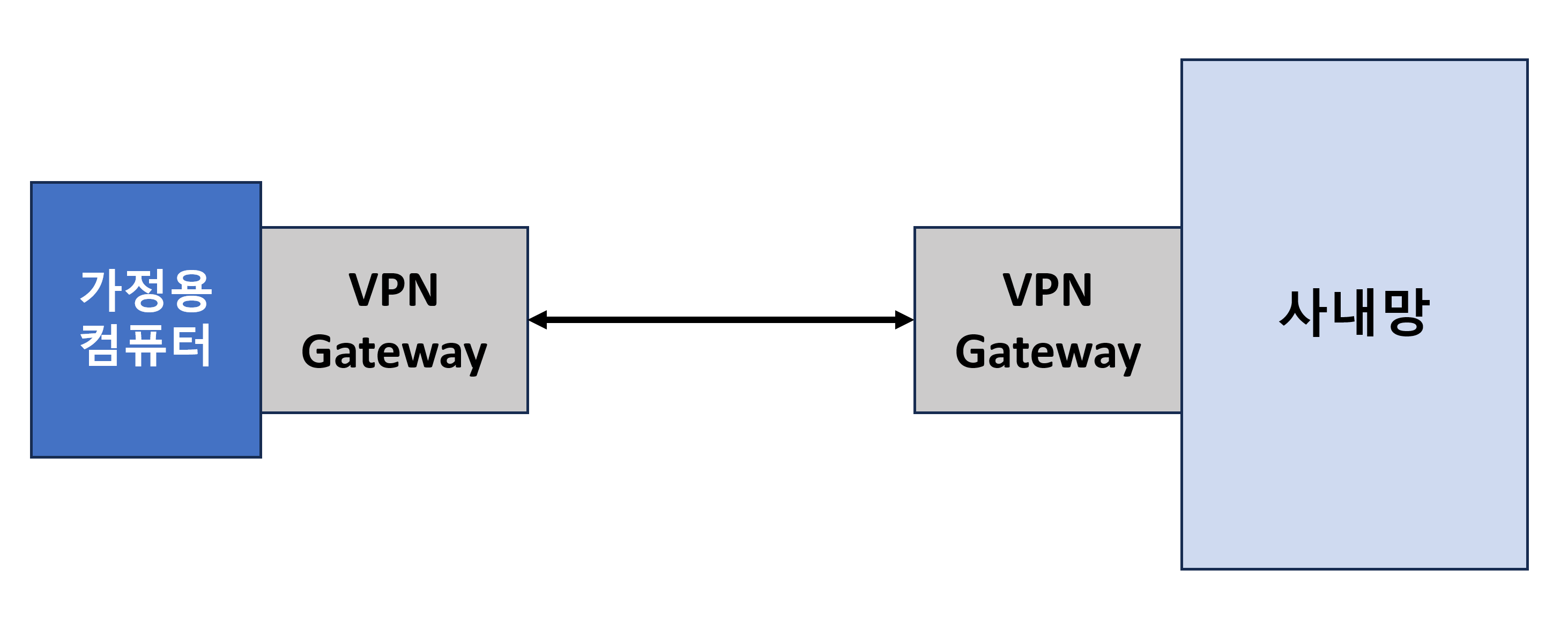

VPN 연결 구조





5.2. VLAN (Virtual Local Area Network)

VLAN은 네트워크 스위칭에 사용되는 가상 LAN이다.
